1.1概述

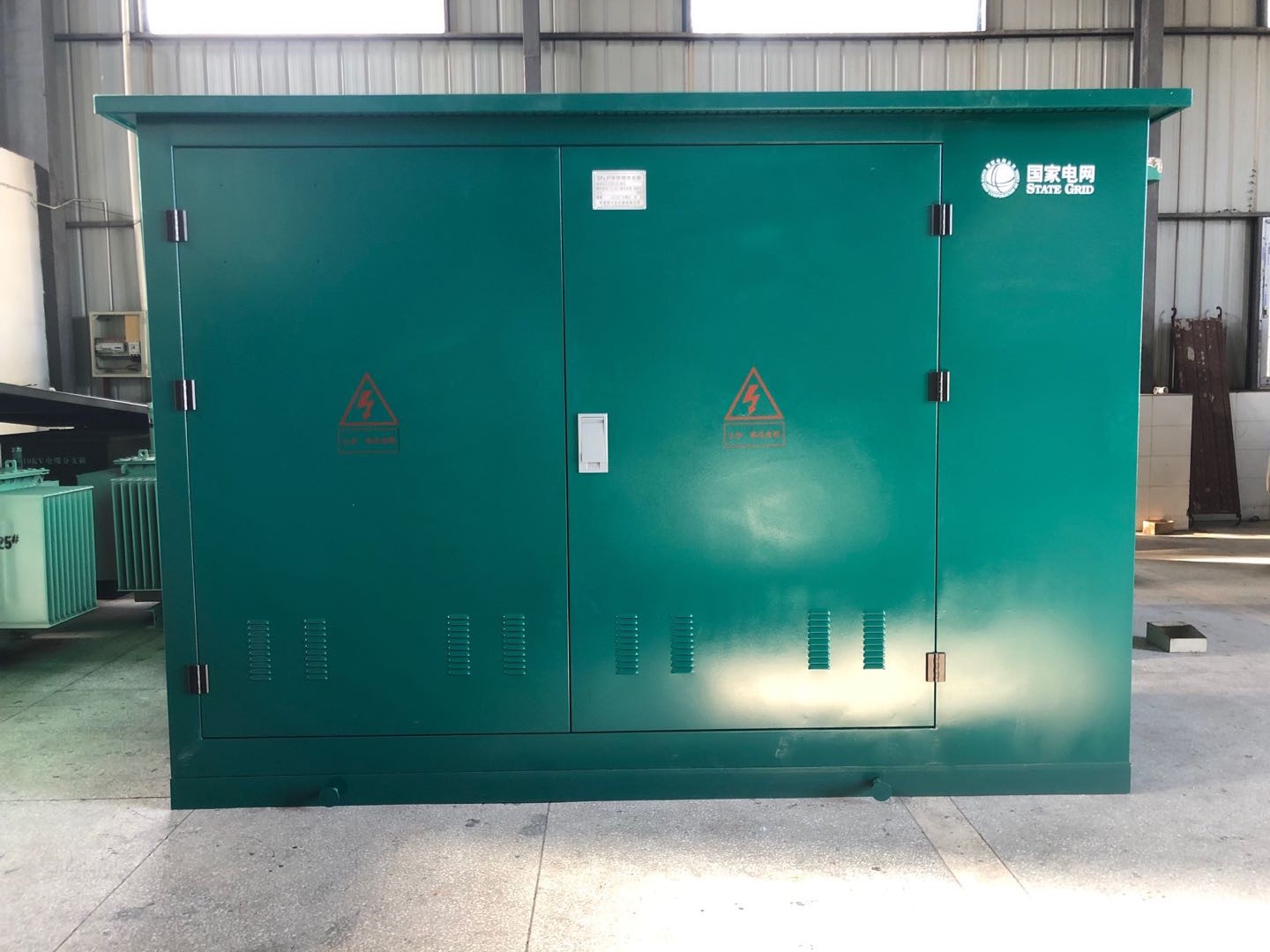

長勝開關制造有限公司引進國外先進技術生產制造的SF6氣體絕緣斷路器、負荷開關、組合電器環網柜，適用于12kV、24KV的電力系統中，主要用于配電網絡中的環網供電、雙電源備自投、故障區域的自動隔離及線路分段保護等。在環網柜中只需配備配電自動化終端設備（FTU/RTU）與通訊裝置，既可與配電自動化系統的控制中心進行通訊，而且可進行線路的電壓、電流等多種電量的測量及監控各開關的工作狀態。

1.2適用標準

環網柜是按以下標準嚴格生產的：

☆I(lǐng)EC標準：622271、60684、60298、60420、60265、60129、60056、60529及ICE56；

☆中國國家標準： GB11022、GB3804、GB16926、GB1984、 GB16927、GB50062；

☆電纜接頭符合標準： IEEE 386、GB 12706.4、IEC 60502-4；

  ☆質量認證： ISO9001。

1.3主要技術參數

1.4使用環境

a. 環境濕度：-40℃～+70℃；

b. 相對濕度：0%～100%；

c.污穢等級：Ⅳ級；

d. 地震烈度不大于8度；

e. 海拔高度：≤2000m；

f.  無易燃、易爆炸危險化學腐蝕及劇烈振動的場所。

注：如果用戶有其它要求或使用條件與以上不同時，可與我公司聯系。

1.5 保質期

    產品的質量保證期為十年。

2、產品結構

斷路器、負荷開關及組合電器環網柜的滅弧室、主觸頭、主母線以及其它的部件完全密封在充有SF6氣體的密封箱體內；環網柜各部位的名稱、功能參見下圖（應方案的不同，僅供參考）。

3、安裝前的準備

3.1環網柜的就位

3.1.1環網柜應安裝在戶外混凝土地基上。底座是敞開的，便于高壓電纜進出，其高度距地面應在200～400mm。環網柜開門方向的正前方必須保證有2m以上的操作空間。如安裝地點有可能出現內澇、水災等時，則應考慮地基抵御洪水沖襲的能力。

    注：由于戶外環網柜的外形尺寸繁多，其外形安裝尺寸、安裝所用的地基圖、電氣原理圖等，本安裝使用說明書未能列出，若需要此類資料與文件者，請與長沙方遠電氣設備制造有限公司聯系。

環網柜的基礎應足夠牢固以支撐開關重量?；A(chǔ)中應預埋電纜固定架固定電纜。開關備有吊裝部件，請參考環網柜吊裝示意圖。

3.1.2環網柜的吊裝、落位，最好采用起重機，建議使用橫梁吊裝（如左下圖），如無橫梁，請?jiān)阡摻z繩和環網柜兩側面之間墊一軟紙板，以防止刮損箱體（如右下圖）。

3.1.3要安裝的環網柜必須就位，電纜已放置(敷設)好，并且必須是斷電的。

3.2安裝前的檢查

3.2.1在打開包裝箱后，檢查包裝是否完好無損，拆箱后應檢查柜體有無被碰撞，元器件有無損壞或裂痕，貨物有無損傷、斷裂、變形等等，如有問題應及時與制造商取得聯系。

3.2.2應對照《裝箱清單》查看環網柜箱體、部件及附件、工具等是否齊全，與訂貨情況是否有出入，在確認無誤后再按本說明書進行安裝。

3.2.3機構操動是否正常，斷路器與接地開關的連鎖機構動作是否正常、有效。

3.3安裝前的注意事項

環網柜在安裝前，必須先看本安裝使用說明書，在未完全了解本環網柜各部分的功能及所有部件的特性及環網柜安裝要點之前，不要進行安裝。

4、安裝

在進行安裝之前，應先按國內安裝普通環網柜的方法進行準備，確認一切準備就緒后，才能進行安裝。

本說明書盡可能考慮了環網柜在安裝和使用過程中可能遇到的問題，但需要指出的是：本說明書不能替代一般電氣設備的操作規程，也不可能滿足特殊情況下的安裝、操作。安裝環網柜中的電纜接頭應當由熟悉安全和高壓電氣設備操作規程的人員進行。

4.1電纜連接

     連接電纜前，確保接地開關是閉合的；

     供電電纜的接地線與SF6環網柜的接地母線可靠連接；

     電纜接線端（套管）分為歐式與美式；

     電纜插頭的相關制作與安裝規范請參照有關的《使用手冊》且操作必須為專業人員或受訓人員；

     電纜安裝完畢后將電纜固定到殼體的電纜固定支架。

4.2環網柜及電纜頭接地

環網柜就位后，應將其外殼安全接地（不少于兩處），為保證接地良好，接地柱的上表面必須打磨至露出新金屬層。箱體必須根據使用地區的要求可靠接地。接至環網柜的主接地線截面應不小于25mm2，接至電纜終端頭的接地線截面不小于2.5mm2。

注意：電纜終端頭接地線建議使用多股銅絞線，主接地必須采用多股銅絞線！

5、檢查驗收與試驗

5.1檢查驗收

環網柜及其附件在安裝完畢后，應嚴格按照下列步驟進行檢查：

⑴　所有電纜頭及部件應進行嚴格認真的檢查，確保各部位連接完好到位，無松動脫開。

⑵　所有電纜頭在安裝完畢后，連接所有的接地點，并直接接地，且接地牢固，接地電阻小于4Ω。

⑶　查看各電纜頭及部件分開后有無污穢點以及不潔凈的地方，如有，應清潔干凈。

⑷　電纜分接頭的預留，必須用絕緣保護帽封住。不允許采用任何臨時措施，以防止事故的發生。

5.2試驗

5.2.1絕緣試驗

設備投運前，先進行現場耐壓試驗。

開關斷開時，進行斷口間耐壓試驗；

回路閉合時，進行相對地耐壓試驗。

    試驗時所有接線套管應當用絕緣保護帽密封。

  試驗應按照國家標準進行，按一般性、預防性的試驗電壓（按規定電壓的80％，即33.6kV）進行即可。

5.2.2回路電阻的測量

每臺環網柜在現場均要進行回路電阻的測量，電阻值要小于400μΩ。

6、繼電器的調節

參見繼電器操作說明。

7、運行及操作

7.1一般檢查

7.1.1開關操作檢查

操作前應了解電纜線路的運行狀況，應該知道所有電纜接頭的用途及功能。

送電前，應當用操作手柄操作各路開關數次，操作應正常，無卡位。在檢查時，如發現有異常或有疑議，應及時與制造商取得聯系。

注意：未投運的預留回路必須將主開關處于“斷開”位置！

7.1.2氣壓表的檢查

    每臺環網柜均設有一塊SF6氣體壓力表，負荷開關與斷路器組合環網柜的額定壓力為0.04MPa（+20℃）。在每次操作前應觀察氣壓是否正常。當氣體壓力表指示在綠色區域時為正常狀態，壓力表指示在紅色區域時為低氣壓狀態，應禁止所有操作并及時通知我公司處理。壓力溫度曲線見下圖。

 警告：當SF6壓力不正常時，嚴禁操作負荷開關，否則有可能導致開關損壞及人員傷亡

7.2操作說明與狀態指示

7.3斷路器單元操作

7.3.1閉合斷路器

初始狀態：

     斷路器分閘，斷路器指示為白色

     接地開關分閘，接地開關指示為白色”

將操作手柄插入斷路器儲能孔，順時針連續轉動手柄，儲能指示孔變?yōu)楹谏螅春祥l按鈕，斷路器分合狀態指示為黑色，同時將接地開關閉鎖（有接地開關）。

7.3.2斷開斷路器

初始狀態：

     斷路器合閘，斷路器指示為黑色

     接地開關分閘，接地開關指示白色

按分閘按鈕，斷路器分合狀態指示為白色，同時將接地開關解鎖（有接地開關）。

7.3.3閉合接地開關

初始狀態：

     斷路器分閘，斷路器指示為白色

     接地開關分閘，接地開關指示為白色

將操作手柄插入斷路器單元接地合分操作孔，逆時針連續轉動手柄約60度至極限位置，接地狀態指示為黑色。

7.3.4斷開接地開關

     初始狀態：

     斷路器分閘，斷路器指示為白色

     接地開關合閘，接地開關指示為黑色

將操作手柄插入斷路器單元接地合分操作孔，順時針連續轉動手柄約60度至極限位置，接地狀態指示為白色。

（注：只有閉合接地開關，電纜室柜門才能打開）

7.4負荷開關單元操作

7.4.1閉合負荷開關

1.確認接地開關處在分閘狀態（指示為白色），閉鎖片撥至左側

2.將操作桿插入負荷開關操作孔

3.順時針旋轉操作桿，聽到“咚”一聲

4.察看負荷開關狀態指示為黑色

7.4.2 斷開負荷開關

1.確認負荷開關處在合閘狀態（指示為黑色），閉鎖片撥至左側

2.將操作桿插入負荷開關操作孔

3.逆時針旋轉操作桿，聽到“咚”一聲

4.察看負荷開關狀態指示為白色

7.4.3閉合接地開關

1.確認負荷開關處在分閘狀態（指示為白色），閉鎖片撥至左側

2.確認本負荷開關出線處于無電狀態

3.將操作桿插入接地開關操作孔

4.順時針旋轉操作桿，聽到咚一聲

5.察看接地開關狀態指示為黑色

7.4.4斷開接地開關

1.確認接地開關處在合閘狀態（指示為黑色）

2.將操作桿插入接地開關操作孔

3.逆時針旋轉操作桿，聽到咚一聲

4.察看接地開關狀態指示為白色

 （注：只有閉合接地開關，電纜室柜門才能打開）

8、進線備自投裝置說明

    隨著社會的發展人們對供電可靠性要求也越來越高。很多場合用兩路電源來保證供電的可靠性，并防止雙電源進線并網事故的發生。我公司生產的雙電源進線備自投開關設備主要由機械加電氣連鎖組成，應用于交流50HZ、額定電壓12KV、額定電流至1250A的雙路電源供電系統中，當一路電源發生停電或欠壓時自動切換到另一路正常電源供電，可靠保證供電的連續性。該設備具有短路、三段式過流、單相接地、欠壓、重合閘以及PT斷線等多種保護功能，有效避免了負載故障時不必要的再次供電沖擊。在常用電源發生故障時,切換裝置可以完成與備用電源的自動切換以保證可靠性和安全性。特別適用于不允許斷電的重要場所。

具有占地少，投資小，調試維護方便等特點，是實現供電自動化的理想開關設備。

8.1 機械連鎖

通過對兩面進線開關柜的斷路器操作機構相互互鎖，我司設計的互鎖插桿既為保證這兩個操作機構互相互鎖。當一路斷路器處于閉合狀態時，由于互鎖插桿處于另一路斷路器操作機構轉軸處抵死，此時另一路斷路器無法合閘，只有先斷開一路斷路器，拉動互鎖插桿完全退出另一路斷路器操作機構轉軸處，退出的同時又插入一路斷路器操作機構轉軸處，此時互鎖插桿又將一路斷路器鎖住使其無法合閘，合閉另一路斷路器后互鎖插桿也同時無法動作。同時在合閘按鈕處也進行同樣原理的機械連鎖，使其無法手動誤操作。

8.2 電氣連鎖

    通過采用綜合保護裝置實現電氣備自投功能，備自投動作過程為，兩路進線開關柜中，當檢測到本側電源有失壓、無流判斷，備自投保護啟動跳本側開關，確認本側開關跳開后，同時檢測兩側電源進線側電壓及電流，有一側電壓大于70V(相當于7kV)，則合另一側進線開關。

9、通電檢查

通電后檢查進線柜的帶電顯示裝置是否亮，進線與出線單元的帶電顯示裝置均指示下端連接電纜的帶電情況。

10、維護

每年至少操作環網柜一次，檢查各環節動作是否靈活；可將前面板拆下，在操作機構的各個傳動環節加少量的低溫潤滑油；

     檢查環網柜的接地系統、電纜附件的接地線、電纜插頭是否連接良好，如連接松動，請及時修復。

     檢查SF6氣體壓力是否正常。氣壓表連接桿、充氣接口端蓋是否有松動。

11、備品備件及其他

每臺環網柜在開箱后，應仔細檢查產品附帶的各種備品備件及各種文件，一般應有以下備品備件及文件：

11.1技術文件

11.1.1《戶外環網柜安裝使用說明書》

11.1.2《成品出廠檢驗單》

11.1.3《產品合格證》

11.1.4《戶外環網柜裝箱清單》

11.2工具

根據型號不同，每臺環網柜箱均帶有相應的操作工具。

11.3其他備品備件

用戶若訂有其它部件，則應對照裝箱清單進行核對，如絕緣封帽、絕緣操作桿等應單獨訂貨。

12、運輸與貯存

12.1運輸

    環網柜在運輸過程中應避免受到激烈的震動，在吊裝、落位時，最好采用起重機，建議使用橫梁吊裝。

12.2貯存

環網柜在未安裝前應作好貯存并妥善保管

       環網柜應貯存在干燥、無激烈震動的場所

       嚴禁與易燃、易爆危險品、化學腐蝕性物品共同貯存
